اجزای سیستم‌های خنک کننده برج

برای درک عمیق‌تر از عملکرد برج‌های خنک کننده، ضروری است به اجزای مختلف این سیستم‌ها و نقش هر یک در فرآیند خنک‌سازی توجه کنیم.

با قطعات برج خنک کننده آشنا شوید!

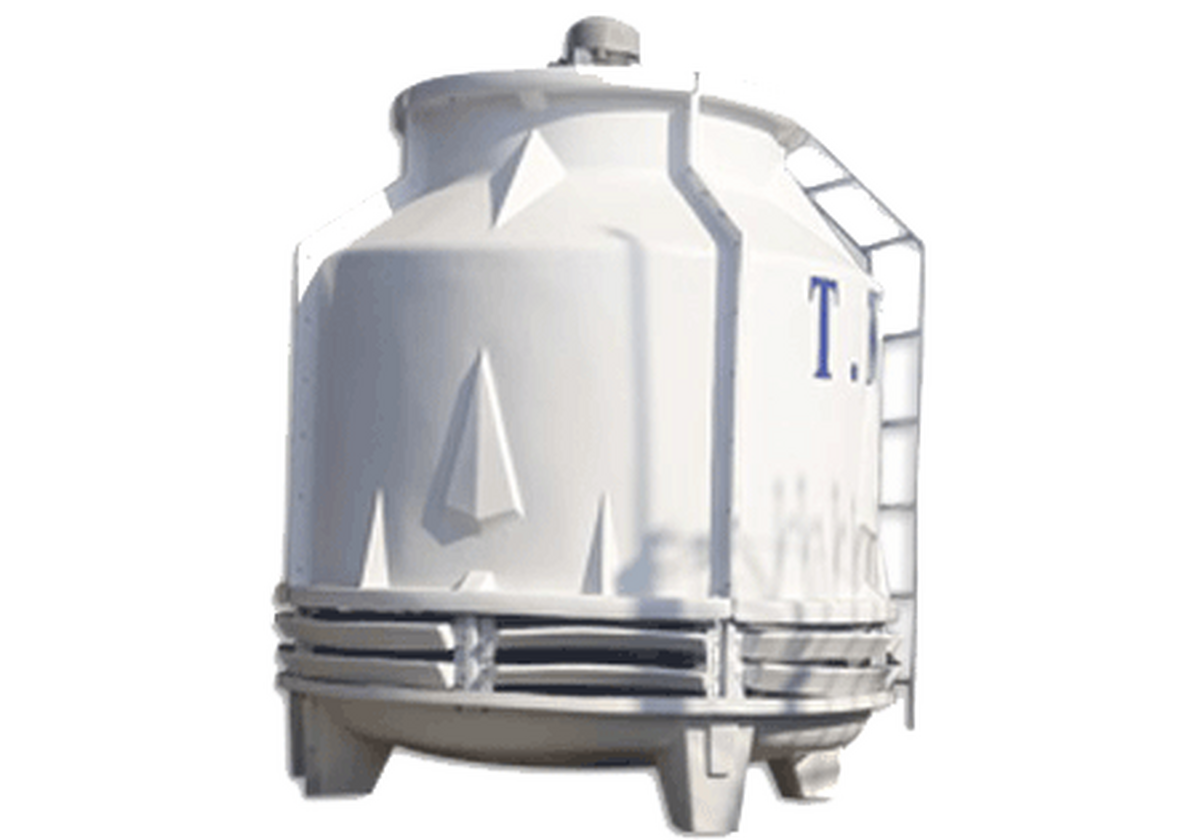

برج خنک کننده فایبرگلاس از ترکیبی از اجزاء و قطعات متعدد تشکیل شده که هر کدام در بهینه‌سازی عملکرد کلی سیستم نقش حیاتی ایفا می‌کنند. در این مقاله، به بررسی قطعات اصلی برج خنک کننده خواهیم پرداخت و نحوه کارکرد و اهمیت هر یک را تشریح خواهیم کرد.

۱. الکتروموتور

الکتروموتور به عنوان یکی از اجزاء بنیادی در برج‌های خنک کننده، وظیفه تأمین نیروی لازم برای فن‌ها را بر عهده دارد. انتخاب الکتروموتوری با قدرت مناسب و بهره‌وری بالا از اهمیت بالایی برخوردار است، زیرا واقعا عملکرد فن‌ها به این موتور بستگی دارد.

۲. فن

فن‌ها مسئول انتقال هوا در برج خنک کننده هستند. این اجزاء می‌توانند به شکل محوریک یا سانتریفیوژ باشند و انتخاب نوع و ابعاد آن‌ها باید با توجه به نیازمندی‌ها و شرایط محیطی انجام بگیرد. فن‌های محوری به دلیل کارآیی بالا و مصرف انرژی کم، بیشتر در برج‌های خنک کننده مدرن به کار می‌روند.

۳. سیستم کاهش دور یا گیربکس در برج خنک کننده

سیستم کاهش دور یا گیربکس برج خنک کننده در انتقال قدرت از الکتروموتور به فن‌ها نقش بسزایی دارد. این سیستم‌ها با کاهش سرعت دورانی الکتروموتور و تنظیم آن به مقدار مناسب برای فن‌ها، باعث بهینه‌سازی کارایی و کاهش مصرف انرژی می‌گردند.

۴. تنوره فن

تنوره فن یک بخش استوانه‌ای در برج خنک کننده است که به هدایت و یکنواخت‌سازی جریان هوای ورودی به فن‌ها کمک می‌کند. طراحی صحیح تنوره فن می‌تواند عملکرد کلی برج را بهبود بخشد و از اتلاف انرژی جلوگیری کند.

۵. ساپورت سیستم متحرک

ساپورت سیستم متحرک یا همان پایه‌ها و تکیه‌گاه‌ها، اجزایی هستند که وظیفه پشتیبانی از بخش‌های مختلف برج خنک کننده را بر عهده دارند. این ساپورت‌ها باید با دقت و به شکل صحیح طراحی و نصب شوند تا از لرزش و ناپایداری جلوگیری شود.

۶. بدنه

بدنه برج خنک کننده از موادی نظیر فایبرگلاس، بتن یا فلز تشکیل می‌شود و نقش اساسی در حفاظت از اجزاء داخلی برج در برابر شرایط جوی و عوامل خارجی دارد. انتخاب جنس بدنه باید مطابق با شرایط اقلیمی و نیازهای عملکردی برج باشد.

۷. سیستم توزیع آب

سیستم توزیع آب در برج خنک کننده موظف است آب گرم را به صورت یکنواخت بر روی پکینگ‌ها پخش کند. این سیستم مستلزم استفاده از نازل‌ها، لوله‌ها و بازوهای توزیع کننده است که باید به درستی طراحی و نصب شوند تا از افت فشار و هدررفت آب کاسته شود.

۸. قطره گیر

قطره‌گیرها (Drift Eliminators) از اجزای مهم برج‌های خنک کننده هستند که وظیفه اصلی آن‌ها جمع‌آوری و بازگرداندن قطرات آب معلق در جریان هوا به سیستم است. این قطرات آب که در طول فرآیند تبخیر و خنک سازی به هوا رانده می‌شوند، می‌توانند موجب کاهش کارایی سیستم و افزایش مصرف آب شوند. استفاده از قطره‌گیرها می‌تواند به نحو قابل توجهی از هدررفت آب جلوگیری کند که درنتیجه، به کاهش هزینه‌ها و بهبود بهره‌وری سیستم کمک خواهد کرد.

قطره‌گیرها معمولا از موادی مانند پلاستیک یا فلز ساخته می‌شوند و به صورت صفحات یا شبکه‌هایی با طراحی اختصاصی در داخل برج خنک کننده نصب می‌گردند. طراحی این اجزاء به گونه‌ای است که جریان هوا را مجبور به تغییر مسیر می‌کند، و این تغییر مسیر موجب جداسازی قطرات آب از جریان هوا شده و آن‌ها را به داخل سیستم باز می‌گرداند. این فرآیند نه تنها از هدررفت آب جلوگیری می‌کند، بلکه به کاهش آلودگی هوا و ارتقاء کارایی سیستم نیز کمک می‌نماید.

۹. پکینگ

پکینگ‌ها یا پرکن‌ها (Fill Media) اجزایی هستند که به افزایش سطح تماس میان آب و هوا کمک می‌کنند. این اجزاء معمولاً از موادی نظیر پلاستیک، چوب، فلز یا سرامیک ساخته می‌شوند و به صورت شبکه‌ها یا بلوک‌هایی با طراحی خاص در داخل برج خنک کننده قرار می‌گیرند. هدف اصلی استفاده از انواع پکینگ برج خنک کننده، افزایش سطح تبادل حرارتی بین آب و هوا است که به بهبود کارایی فرآیند خنک‌سازی یاری می‌رساند.

۱۰. لوور یا دریچه هوا

لوور‌ها یا دریچه‌های هوا تنظیم جریان هوای ورودی به برج خنک کننده را بر عهده دارند و مانع ورود ذرات و آلودگی‌ها به داخل سیستم می‌شوند. این اجزاء باید به طور دقیق طراحی شوند تا علاوه بر حفظ کارایی سیستم، از ورود هرگونه آلودگی به داخل برج جلوگیری نمایند.

۱۱. تشت آب سرد

تشت آب سرد بخشی از برج خنک کننده است که وظیفه جمع‌آوری و ذخیره آب سرد شده را به عهده دارد. این تشت‌ها باید با ظرفیت مناسب طراحی شوند تا بتوانند به خوبی حجم آب مورد نیاز برای خنک‌سازی را ذخیره کنند.

۱۲. فلنج‌های ورود و خروج

فلنج‌های ورود و خروج به نقاط اتصال لوله‌ها با برج خنک کننده اشاره دارند. این اجزاء باید به دقت و به شکل صحیح نصب گردند تا هر گونه نشتی و هدررفت آب به حداقل برسد و جریان آب به صورت روان در سیستم ایجاد شود.

۱۳. سامپ

سامپ یا مخزن جمع‌آوری، قسمتی از برج خنک کننده است که وظیفه جمع‌آوری آب‌های اضافی و هدایت آن‌ها به سیستم را به عهده دارد. طراحی کارآمد سامپ می‌تواند به افزایش کارایی سیستم و کاهش هدررفت آب کمک کند.
